識別石英晶振的好壞就有這么簡單
來源：http://www.arucbtxo.cn 作者：yijindz 2012年05月04

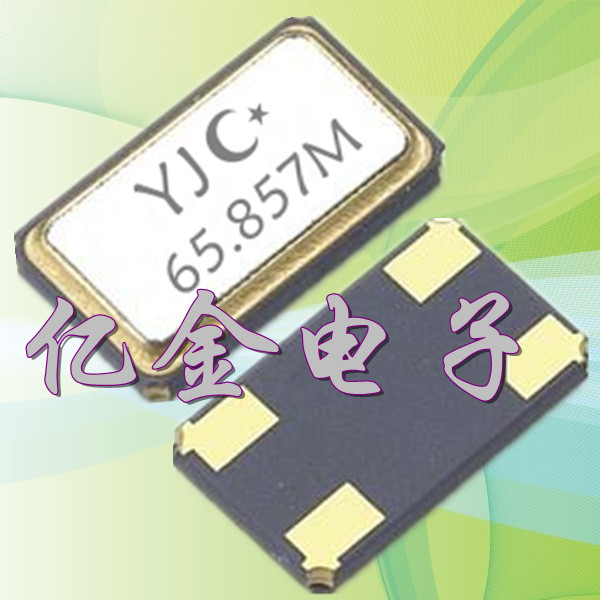

可以說認識晶振就知道石英晶體振蕩器了，它能產生振蕩有穩定的頻率振動多諧性，有基頻振動和泛音振動。從性能上晶振的品質因素Q和特性阻抗都非常高，而且接入系數很小，因此具有很高的頻率穩定度。
識別石英晶振好壞首先用萬能表10K檔測其兩腳間阻值,應為無窮大,說明它不漏電;這個辦法對金屬封裝電阻準確性達百分之九十九,塑封石英晶振百分之七八十 然后將石英晶振裝在它的工作電路上,再用頻率表或示波器測其工作頻率;這個辦法測出來的頻率較精確,像單體晶振用250B測試也行在板子上：用頻譜儀示波器也可以但是用示波器測試石英晶振時必須在電路時測量，一是頻率，二是波型，石英晶振在電路板上工作正常時是個更趁向方波的。還有一種簡單點的就是直接阻抗法，從電路應用的觀點看如果要求加上指定負載電容后達到負載諧振頻率，說明石英晶振必須在規定的負載諧振頻率處表現為一個電感，即被測器件阻抗=-負載電容阻抗，這是一個基本要求，這種方法的主要優點是在最終使用的負載電容條件下測量晶振，沒有太多估計，因此就算石英晶振是非線性也不會有什么問題。
晶振在單片機中的作用就像是心臟對人的作用一樣，通電之后產生振蕩，從而驅動單片機的各部分工作。
識別石英晶振好壞首先用萬能表10K檔測其兩腳間阻值,應為無窮大,說明它不漏電;這個辦法對金屬封裝電阻準確性達百分之九十九,塑封石英晶振百分之七八十 然后將石英晶振裝在它的工作電路上,再用頻率表或示波器測其工作頻率;這個辦法測出來的頻率較精確,像單體晶振用250B測試也行在板子上：用頻譜儀示波器也可以但是用示波器測試石英晶振時必須在電路時測量，一是頻率，二是波型，石英晶振在電路板上工作正常時是個更趁向方波的。還有一種簡單點的就是直接阻抗法，從電路應用的觀點看如果要求加上指定負載電容后達到負載諧振頻率，說明石英晶振必須在規定的負載諧振頻率處表現為一個電感，即被測器件阻抗=-負載電容阻抗，這是一個基本要求，這種方法的主要優點是在最終使用的負載電容條件下測量晶振，沒有太多估計，因此就算石英晶振是非線性也不會有什么問題。晶振在單片機中的作用就像是心臟對人的作用一樣，通電之后產生振蕩，從而驅動單片機的各部分工作。
