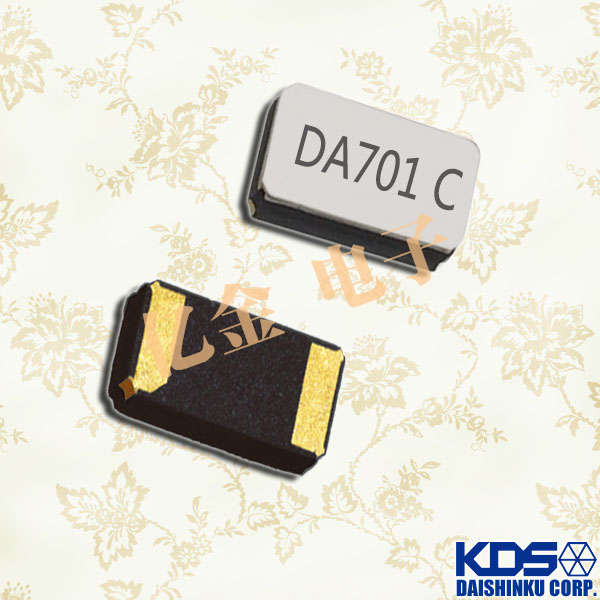

更多>>KDS高性能晶振,DST1610A石英晶體諧振器,1TJH125DR1A0004晶振
- 頻率：32.768KHZ

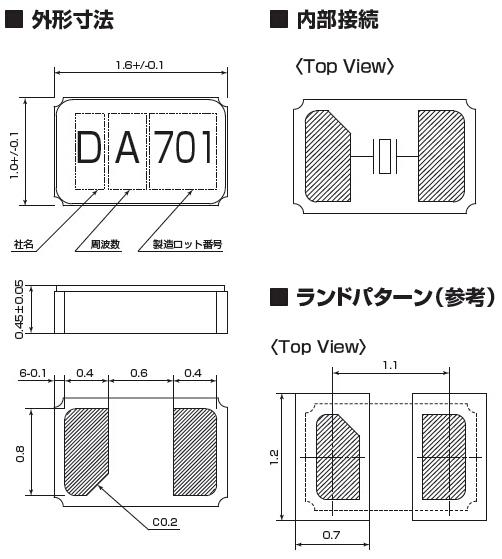

- 尺寸：1.6*1.0mm
- 應 用： KDS高性能晶振,DST1610A石英晶體諧振器,1TJH125DR1A0004晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌鲱I(lǐng)域,小型,薄型是對應陶瓷振蕩器(偏...
-
-
航欄(11).jpg)
KDS高性能晶振,DST1610A石英晶體諧振器,1TJH125DR1A0004晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌鲱I(lǐng)域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
|

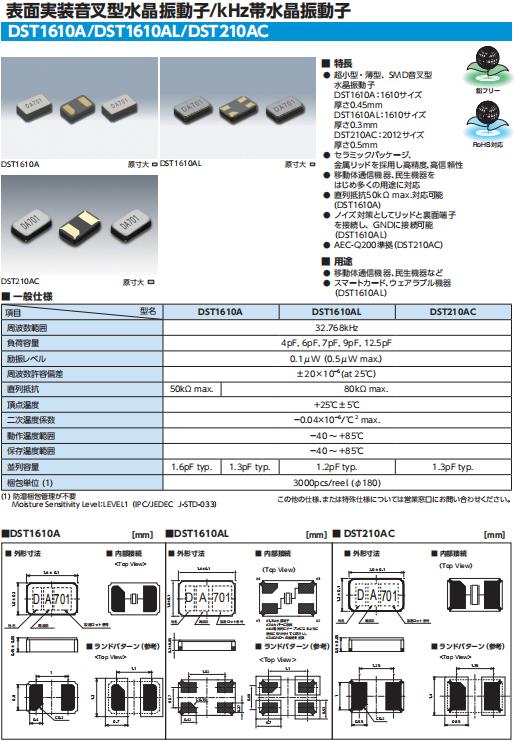

項目 |
型名 | DST1610A | DST1610AL | DST210AC | ||||||||||||
| 周波數範囲 | 32.768kHz | |||||||||||||||
| 負荷容量 | 12.5pF | |||||||||||||||
| 勵振レベル | 0.1μW （0.5μW max.） | |||||||||||||||
| 周波數許容偏差 | ±20×10−6(at 25℃） | |||||||||||||||
| 直列抵抗 | 50kΩ max. | 80kΩ max. | ||||||||||||||
| 頂點溫度 | +25℃±5℃ | |||||||||||||||
| 二次溫度係數 | −0.04×10−6/℃ 2 max. | |||||||||||||||
| 動作溫度範囲 | −40 ~ +85℃ | |||||||||||||||
| 保存溫度範囲 | −40 ~ +85℃ | |||||||||||||||
| 並列容量 | 1.6pF typ. | 1.3pF typ. | 1.2pF typ. | 1.3pF typ. | ||||||||||||
| 梱包単位 (1) | 3000pcs/reel (φ180) | |||||||||||||||
.jpg)
.jpg)
貼片晶振在產品應用中頻率偏差超過要求怎么辦呢？
KDS高性能晶振,DST1610A石英晶體諧振器,1TJH125DR1A0004晶振,我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法：調整外部電容,Cd和CG的值.如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL（或Cd以及C 8的值）,以降低頻率到我們的目標頻率,反之亦然.
可以采用不同負載電容（CL）的晶體試用.試用SMD晶振具有較低電容若頻率比目標頻率超高很多的話.請檢查波形幅度是否是正常或不使用示波器,正確的電容是通過和頻率調節到目標之后.根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率（較低的外部電容,并采用低電容的晶體）的情況.
.jpg)
KDS高性能晶振,DST1610A石英晶體諧振器,1TJH125DR1A0004晶振,KDS晶振集團公司在2008年發布,研發并且已經出樣的小型貼片有源晶振【TCXO】,產品應用到GPS設備,小型高精度SMD溫度補償晶體振蕩器,同時發布可以接受訂單.(通過校正以高精度的石英晶體振蕩器的頻率變化引起的晶體振蕩器的溫度,因?yàn)镾MD TCXO產品精度高)是內置高精度貼片石英晶振,SMD溫度補償?shù)氖⒕w振蕩器,可以使用在全球衛星GPS接收機.目前產品的精度,已經溫度頻率范圍, DSB321SD +85℃±頻率溫度穩定度0.5×10-6/-30℃?GPS相關設備,同一時間,KDS技術部門實驗兼容低電壓的工作,這是在GPS接收器中要使用的IC的趨勢.此款溫補晶振可以在1.8 V操作,也可以在很寬的電壓范圍工作+3.6 V +1.7 V一樣,也可以用正常使用.
KDS高性能晶振,DST1610A石英晶體諧振器,1TJH125DR1A0004晶振,日本株式會社天津KDS作為一個最重要的環境保護活動的管理政策,通過與環境的和諧企業活動,KDS集團將有助于創造社會發展得以持續."石英貼片晶振應用產品的開發,在該地區的所有的生產業務,KDS日本大真空晶體集團將促進對全球環保事業的承諾.
1:對于預防環境污染和資源的有效利用,我們將妥善處置廢物排放量,再利用和回收工作.
2:防止全球變暖,我們將努力減少二氧化碳排放量和節約能源活動.
3:我會遵守我們的其他環境法律,標準,協議同意的要求.
4:努力減少有害物質的妥善管理,為客戶提供環保進口石英晶體產品.
5.進行定期審查,以設置基于這種環境政策的環境目標和指標,以及促進活動,我們會努力,不斷提高環境管理體系.
.jpg)
.jpg)
