NDK再創奇跡,首次于普通有源晶振上實現差分輸出邏輯方式
來源：http://www.arucbtxo.cn 作者：億金電子 2020年05月22
NDK再創奇跡,首次于普通有源晶振上實現差分輸出邏輯方式
這個時代的主題是什么,是創新!只有不斷創新,才能在這個不斷進步的社會中站穩腳跟.看看智能手機廠商不斷的對智能手機進行更新換代才就能夠洞悉這樣的一種情況.所以只有不斷對產品進行更新才能夠更好的適應市場需求,自今年年初到現在近半年的時間里NDK晶振公司已經進行了多次產品更新并且期間也出產了新產品,如今NDK又創奇跡,首次實現在有源晶振搭載差分輸出邏輯方式.

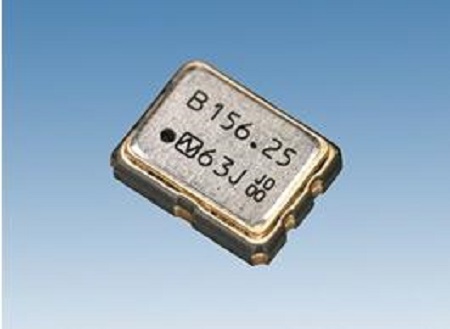

為什么說在普通有源晶振上使用LVDS輸出方式是一種產品性能更新呢?在普通的有源晶振上旺旺具備的性能僅僅只有輕型,薄型,小型,高精度,高溫,高品質,高性能等,雖然說普通有源晶振相較于無源晶振來說性能確實是好了不少,但是相較于一些特殊有源晶振來說就差之甚遠了,所以應當提升其性能產品;不僅僅是有源晶振,NDK晶振還出產了一種帶低相噪性能的溫補晶振.而差分輸出往往是差分晶振的專有名詞.這款使用差分輸出的SPXO晶振的型號是NP3225SBB.
這款晶振具備以下特點:
① 差動輸出SPXO.
② 尺寸:3.2×2.5×0.9mm.
③ 電源電壓:+2.5V或+3.3V.
④ 輸出規格:LVDS.
⑤ 低相位抖動(Typ. 47fs @156.25MHz).
該款有源晶振主要應用于5G兼容設備,汽車CCD相機,圖像處理,內存,FPGA,衛星通信和地面數字電視的地面設備,廣播設備.
該3225貼片晶振的規格參數表如下:

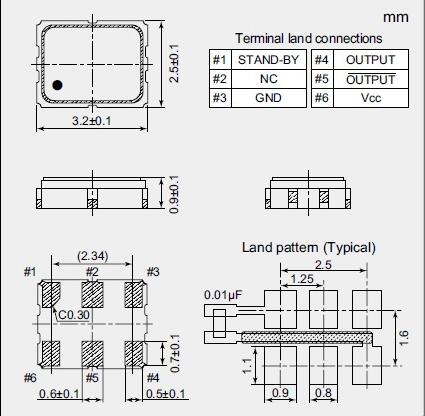

外觀尺寸如下:

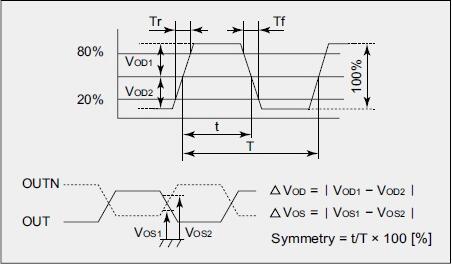

輸出波形如下:
之所以會做產品性能更新,以及研發新產品,歸根結底都是為了適應市場需求的走向,當然也是為自己贏得更大市場份額,以及獲取更大利益的手段.當下,隨著5G的成功落地,組多晶振廠商都在研發更能夠適用于5G的石英晶振產品;除此之外,汽車行業也在逐漸轉型,自動駕駛的趨勢越來越明顯,這是不可阻擋的,所以各大晶振廠家沒理由停滯不前,從這一款NP3225SBB差分輸出振蕩器的應用范圍來看,可以說就是NDK追逐市場的足跡之一.
這個時代的主題是什么,是創新!只有不斷創新,才能在這個不斷進步的社會中站穩腳跟.看看智能手機廠商不斷的對智能手機進行更新換代才就能夠洞悉這樣的一種情況.所以只有不斷對產品進行更新才能夠更好的適應市場需求,自今年年初到現在近半年的時間里NDK晶振公司已經進行了多次產品更新并且期間也出產了新產品,如今NDK又創奇跡,首次實現在有源晶振搭載差分輸出邏輯方式.
這款晶振具備以下特點:
① 差動輸出SPXO.
② 尺寸:3.2×2.5×0.9mm.
③ 電源電壓:+2.5V或+3.3V.
④ 輸出規格:LVDS.
⑤ 低相位抖動(Typ. 47fs @156.25MHz).
該款有源晶振主要應用于5G兼容設備,汽車CCD相機,圖像處理,內存,FPGA,衛星通信和地面數字電視的地面設備,廣播設備.
該3225貼片晶振的規格參數表如下:
| 額定頻率范圍 (MHz) | 100～170 | ||
| 尺寸大小 (L×W×H : mm) | 3.2×2.5×0.9 | ||
| 輸出規格 | LVDS | ||
| 綜合頻率允許偏差(*1) | Max. ±50×10-6 | ||
| 工作溫度范圍 (℃) | -40 to +85 | ||
| 儲存溫度范圍 (℃) | -55 to +125 | ||
| 電源電壓 [VCC](V) | +2.5±5 % | +3.3±10 % | |
|
消耗電流 (@ +25°C) |
工作時 (mA) | Max. 40 （STAND-BY=VCC or OPEN, RL=100Ω） | |
| 斷開時 (µA) | Max. 30（STAND-BY=GND） | ||
| 輸出電壓 | VOD1, VOD2 : +0.247～+0.454V （差動輸出電壓） | ||
| △VOD : Max. 50mV （差動輸出電壓） | |||
| VOS1, VOS2 : +1.125～+1.375V （差動輸出電壓） | |||
| △VOS : Max. 50mV （差動輸出電壓） | |||
| 上升時間 / 下降時間（ns） | Max. 0.4（波形的20～80%） | ||
| 波形對稱 (%) | 45 to 55 (波形的50%) | ||
| 輸出負載 [RL] （Ω） | 100（差動輸出間） | ||
| 起振時間（ms） | Max. 10 | ||
|
相位抖動 (fs) (@+3.3V, +25°C) |
Typ. 47 (156.25MHz) (頻率偏移：12kHz～20MHz) |
||
| 規格料號 | NSC5187A | NSC5187B | |
