低功耗性能且含數字溫度補償的時鐘IC-SD3068
來源：http://www.arucbtxo.cn 作者：億金電子 2021年01月21
低功耗性能且含數字溫度補償的時鐘IC-SD3068.
相對于單體石英晶振來說,實時時鐘的性能方面稍微會強些;為愛普生旗下產品;其實實時時鐘和普通的石英晶振并無多大的區別,同樣是輸出頻率信號,只是實時時鐘更像是芯片,它是將石英晶振產品合成到了芯片中,這樣一來除了對晶振有保護作用之外,還能夠省去用戶不少麻煩.下面我們就來看看這款低功耗數字溫度補償時鐘IC-SD3068.

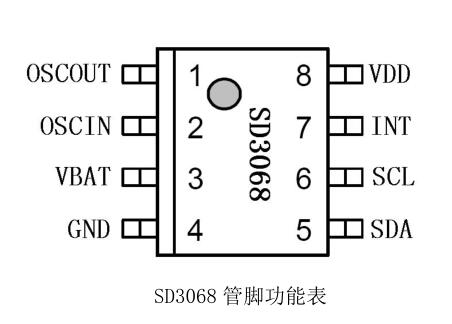

SD3068是一種具有標準IIC接口的實時時鐘芯片,CPU可使用該接口通過7位地址尋址來讀寫片內122字節寄存器的數據(包括時間寄存器,報警寄存器,控制寄存器,電池電量寄存器,70字節的用戶SRAM寄存器及8字節的ID碼寄存器).
這種實時時鐘內置諧振電容及數字溫度補償,用戶可以不用顧慮因外接諧振電容等所帶來的元件匹配誤差問題,晶振溫度特性問題及可靠性問題,實現在常溫及寬溫范圍內不需用戶干預,全自動,高可靠計時功能.
內置定時/報警中斷輸出腳,報警中斷時間最長可設至100年.具有一個后備電池輸入腳VBAT,內部的充電電路可對外接的充電電池進行智能充電,也可對電池電量進行檢測和欠壓報警指示.內置8字節的ID,每一顆芯片具備唯一的身份識別碼.軟件向下兼容SD2068,SD2400.
該實時時鐘具備一下特性,低功耗是其最突出的一個特性,0.8μA典型值(VBAT=3.0V,Ta=25℃).其工作電壓為2.7V,和5.5V,工作溫度為-40-85℃,采用的是IIC總線接口方式,最高速度在4.5V-5.5V的電平信號條件下可達400KHz,年,月,日,星期,時,分,秒的BCD碼輸入/輸出,并可通過獨立的地址訪問各時間寄存器.同時還能實現閏年自動調整功能(從2000年～2099年).可選擇12/24小時制式.
除此之外,還有從4096Hz～1/16Hz……1秒共十四種方波脈沖的周期性頻率終端輸出;自動重置的三字節共24位的倒計時定時器,可選的4種時鐘源(4096HZ,1024HZ,1秒,1分鐘),最小定時為244us,最長定時可到31年,通過計算可獲得較精確的毫秒級定時值.內置諧振電容,芯片內部通過高精度補償方法,實現在寬溫范圍內較高精度的計時功能.這是它區別于石英晶振產品最明顯的地方.
一般石英晶振產品的輸出頻率的穩定性等方面極易受到環境因素的影響,比如溫度過高和過低,風雪,振蕩等情況都會有影響,這不僅僅是說石英晶體,即便是有源晶振也是一樣的情況;而SD3068實時時鐘是將晶振合成的,不僅可以避免晶振性能受溫度等環境因素的影響,同時用戶在外接諧振電容等時也不用顧慮會有影響,可實現可靠的全自動計時.
低功耗性能且含數字溫度補償的時鐘IC-SD3068.
相對于單體石英晶振來說,實時時鐘的性能方面稍微會強些;為愛普生旗下產品;其實實時時鐘和普通的石英晶振并無多大的區別,同樣是輸出頻率信號,只是實時時鐘更像是芯片,它是將石英晶振產品合成到了芯片中,這樣一來除了對晶振有保護作用之外,還能夠省去用戶不少麻煩.下面我們就來看看這款低功耗數字溫度補償時鐘IC-SD3068.
SD3068是一種具有標準IIC接口的實時時鐘芯片,CPU可使用該接口通過7位地址尋址來讀寫片內122字節寄存器的數據(包括時間寄存器,報警寄存器,控制寄存器,電池電量寄存器,70字節的用戶SRAM寄存器及8字節的ID碼寄存器).
這種實時時鐘內置諧振電容及數字溫度補償,用戶可以不用顧慮因外接諧振電容等所帶來的元件匹配誤差問題,晶振溫度特性問題及可靠性問題,實現在常溫及寬溫范圍內不需用戶干預,全自動,高可靠計時功能.
該實時時鐘具備一下特性,低功耗是其最突出的一個特性,0.8μA典型值(VBAT=3.0V,Ta=25℃).其工作電壓為2.7V,和5.5V,工作溫度為-40-85℃,采用的是IIC總線接口方式,最高速度在4.5V-5.5V的電平信號條件下可達400KHz,年,月,日,星期,時,分,秒的BCD碼輸入/輸出,并可通過獨立的地址訪問各時間寄存器.同時還能實現閏年自動調整功能(從2000年～2099年).可選擇12/24小時制式.
除此之外,還有從4096Hz～1/16Hz……1秒共十四種方波脈沖的周期性頻率終端輸出;自動重置的三字節共24位的倒計時定時器,可選的4種時鐘源(4096HZ,1024HZ,1秒,1分鐘),最小定時為244us,最長定時可到31年,通過計算可獲得較精確的毫秒級定時值.內置諧振電容,芯片內部通過高精度補償方法,實現在寬溫范圍內較高精度的計時功能.這是它區別于石英晶振產品最明顯的地方.
一般石英晶振產品的輸出頻率的穩定性等方面極易受到環境因素的影響,比如溫度過高和過低,風雪,振蕩等情況都會有影響,這不僅僅是說石英晶體,即便是有源晶振也是一樣的情況;而SD3068實時時鐘是將晶振合成的,不僅可以避免晶振性能受溫度等環境因素的影響,同時用戶在外接諧振電容等時也不用顧慮會有影響,可實現可靠的全自動計時.
低功耗性能且含數字溫度補償的時鐘IC-SD3068.
