Ceramic諧振器與Quartz Crystal之間有何區別
來源：http://www.arucbtxo.cn 作者：億金電子 2020年07月17

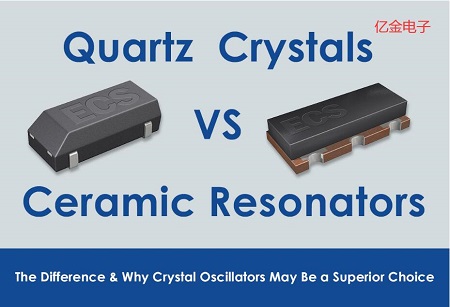

Ceramic諧振器與Quartz Crystal之間有何區別
常常在用Ceramic諧振器和Quartz Crystal,但是對兩者之間的差別卻是一無所知;普遍情況下,陶瓷晶振的耐高溫程度比石英諧振器的要好,從許多車載類石英晶振都采用陶瓷面封裝就能夠看得出來,下面我們就來盤點一下兩者之間到底會存在怎樣的差異.
石英晶體諧振器和陶瓷諧振器在分別施加交流信號時會機械振動,因此它們的激活和工作方式相似.不同之處在于,石英諧振器由石英制成,而陶瓷諧振器由陶瓷組件制成.下面我們通過概念再詳細了解下.
什么是石英晶體?
石英晶體能夠在所需頻率內”振蕩”,而保持其激活所需的功率很小.可以指定具有精確頻率穩定性的晶體,并且隨著周圍熱量的增加,晶體振蕩器能夠在-20?+70°C的溫度范圍內以10PPM(百萬分之一或0.001％)的最小頻率變化來保持頻率穩定性.緊密的穩定性使晶體適合ZigBee/藍牙和其他無線應用.甚至是從電視機到帶電子元件的兒童玩具,都可以找到石英晶振.
什么是陶瓷諧振器?
陶瓷諧振器的工作原理類似于晶體.陶瓷諧振器利用電子元件中的頻率,但與晶體具有10?30PPM的頻率容差不同,陶瓷諧振器具有0.5％或5,000PPM的頻率容差,通常用于絕對穩定性不重要的微處理器應用中.這是一個容易理解的例子.百分比差異類似于奧運會.毫秒可能是金牌或銀牌之間的差額.但是與電子元件相比,差異更大.此外,晶體采用氣密封裝,因此始終推薦將其用于環境密封的陶瓷諧振器,因此建議將晶體用于寬溫度范圍或惡劣環境.
陶瓷晶振在電子行業應用還是比較廣的,不過在通信行業,車載領域這兩個領域的應用尤其多,這正是因為陶瓷面封裝擁有極多的好處,之前提到的耐高溫是其中之一,這其二就是陶瓷制品應有很好的減震效果,而它又是依靠機械振動起振的,所以其有助于提升產品的抗沖擊能力以及維持產品穩定的起振特性.
那么既然如此,為什么市場上都不選用陶瓷晶振呢,這主要還是因為成本的原因,陶瓷晶振往往比通常金屬面封裝的產品貴上不少,這是最主要的原因.所以各大晶振廠商都以常用晶振為主要業務,陶瓷晶振方面僅僅是順帶而已,但是有一家公司不一樣,那就是村田晶振制作所,該公司就是以陶瓷晶振為主打產品,聞名行業內外,旗下CSTCE,CSTNE,CSENR等一些產品都是陶瓷晶振產品.
常常在用Ceramic諧振器和Quartz Crystal,但是對兩者之間的差別卻是一無所知;普遍情況下,陶瓷晶振的耐高溫程度比石英諧振器的要好,從許多車載類石英晶振都采用陶瓷面封裝就能夠看得出來,下面我們就來盤點一下兩者之間到底會存在怎樣的差異.
石英晶體諧振器和陶瓷諧振器在分別施加交流信號時會機械振動,因此它們的激活和工作方式相似.不同之處在于,石英諧振器由石英制成,而陶瓷諧振器由陶瓷組件制成.下面我們通過概念再詳細了解下.
什么是石英晶體?
石英晶體能夠在所需頻率內”振蕩”,而保持其激活所需的功率很小.可以指定具有精確頻率穩定性的晶體,并且隨著周圍熱量的增加,晶體振蕩器能夠在-20?+70°C的溫度范圍內以10PPM(百萬分之一或0.001％)的最小頻率變化來保持頻率穩定性.緊密的穩定性使晶體適合ZigBee/藍牙和其他無線應用.甚至是從電視機到帶電子元件的兒童玩具,都可以找到石英晶振.
陶瓷諧振器的工作原理類似于晶體.陶瓷諧振器利用電子元件中的頻率,但與晶體具有10?30PPM的頻率容差不同,陶瓷諧振器具有0.5％或5,000PPM的頻率容差,通常用于絕對穩定性不重要的微處理器應用中.這是一個容易理解的例子.百分比差異類似于奧運會.毫秒可能是金牌或銀牌之間的差額.但是與電子元件相比,差異更大.此外,晶體采用氣密封裝,因此始終推薦將其用于環境密封的陶瓷諧振器,因此建議將晶體用于寬溫度范圍或惡劣環境.
陶瓷晶振在電子行業應用還是比較廣的,不過在通信行業,車載領域這兩個領域的應用尤其多,這正是因為陶瓷面封裝擁有極多的好處,之前提到的耐高溫是其中之一,這其二就是陶瓷制品應有很好的減震效果,而它又是依靠機械振動起振的,所以其有助于提升產品的抗沖擊能力以及維持產品穩定的起振特性.
那么既然如此,為什么市場上都不選用陶瓷晶振呢,這主要還是因為成本的原因,陶瓷晶振往往比通常金屬面封裝的產品貴上不少,這是最主要的原因.所以各大晶振廠商都以常用晶振為主要業務,陶瓷晶振方面僅僅是順帶而已,但是有一家公司不一樣,那就是村田晶振制作所,該公司就是以陶瓷晶振為主打產品,聞名行業內外,旗下CSTCE,CSTNE,CSENR等一些產品都是陶瓷晶振產品.
