石英晶體的等效電路常數是多少?
來源：http://www.arucbtxo.cn 作者：億金電子 2025年01月04
石英晶體等效電路
石英晶振的振動（諧振現象）由等效電路表示。

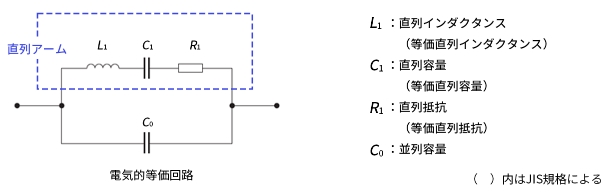

典型的等效電路如下：
運動感應 L1
在等效電路的串聯臂的電感中，如果這個值大，Q 會更高，振蕩的穩定性也會增加。
運動電容 C1
該值越高，相對于負載電容變化的頻率變化就越大。
因此， C1 可以設計為小 對于 高穩定性振蕩器， 如果頻率變化較大， C1 可以設計得大， 就像在 VCXO 中一樣。
運動阻力 R1
等效電路的串聯臂的電阻，導納圓圖中電導最大化的電阻值。
它是振蕩器振動時的損耗電阻，一般來說，這個值越小，振蕩器越好。
分流電容 C0
它是石英晶體電極之間的電容，由晶體的厚度和電極面積決定。
這些等價常數根據有源晶振電極的厚度和面積而變化，一般來說，晶體越小，C1 越小，L1 和 C1 呈反比關系。

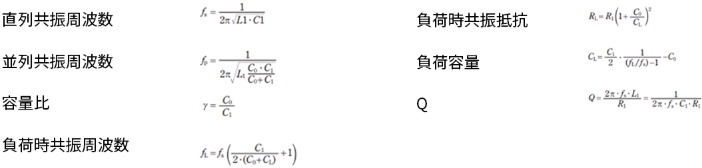

根據等效常數和負載電容計算的項目
石英晶體的諧振頻率根據 CL 而變化
fL 方程表明，當連接到晶體的負載電容發生變化時，頻率會發生變化，CL 越小，頻率變化越大。
石英晶體的諧振電阻由 CL 改變
RL 方程顯示了連接負載電容時阻抗的變化。 隨著 CL 的降低，石英晶體的阻抗增加。
電路的 CL 由振蕩頻率 fL 決定

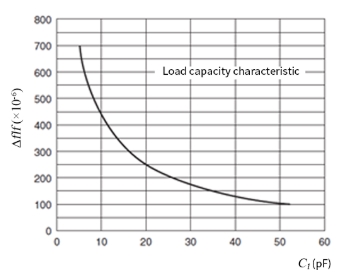

如上所述，石英晶體振蕩器的串聯諧振頻率會根據振蕩器電路的負載電容 CL 而變化，但在實際的振蕩器電路中，振蕩頻率是通過使用微調電容器等改變 CL 來微調的。 右圖是負載電容特性的一個例子，但該特性的斜率會根據晶體的頻率、形狀、泛音順序等而變化。
