更多>>DSO211AR大真空有源晶振,石英振蕩器,KDS進口晶振代理,焊接式有源晶體,無線通信晶振
- 頻率：0.4~80MHZ

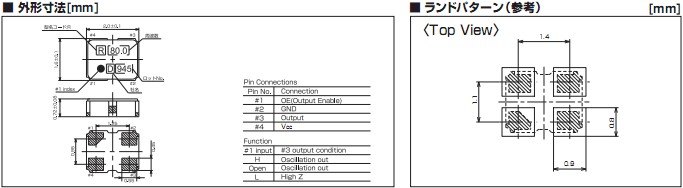

- 尺寸：2.0*1.8mm詳細請瀏覽PDF文檔
- 應 用： 小型SMD接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,自動安裝和回流焊設計.
-
-
航欄(11).jpg)
DSO211AR大真空有源晶振,石英振蕩器,KDS進口晶振代理,焊接式有源晶體,無線通信晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點.
| 項目 | 記 號 | DSO211AR | 條 件 |
| 頻率 | f_nom | 0.4~80MHZ | |
| 頻率容許偏差 | f_tol | ±20x10−6, ±50x10−6 | |
| 頂點溫度 | Ti | +25±5°C | |
| 二級溫度系數 | B | (−3.5±1.0)x10−8/°C2 | |
| 負載容量 | CL | 7.0pF/9.0pF/12.5pF | |
| 串聯電阻 | R1 | 65kÙ 最大值 | |
| 絕對最大激勵等級 | DLmax. | 1μW | |
| 推薦激勵等級 | DL | 0.1μW | |
| 并聯電容 | C0 | 0.8pF 典型值 | |
| 頻率老化程度 | f_age | ±3x10-6 | +25±3°C，第一年 |
| 工作溫度范圍 | T_use | -40°C～+85°C | |
| 保存溫度范圍 | T_stg | -40°C～+85°C | 單件保管 |
.jpg)
.jpg)
一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下：
鎘和CG是外部負載電容,其中已建成的芯片組. （請參閱芯片組的規格）Rf為具有200KΩ1MΩ反饋電阻.它的內置芯片一般設置.Rd為限流電阻470Ω與1KΩ.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.一個穩定的振蕩電路需要的負電阻,其值應是晶體阻力的至少五倍.它可寫為|-R|>5的Rr.
例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于？200Ω時的晶體的電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.
.jpg)
KDS日本大真空晶振以優良的產品迅速占領了中國市場,現如今大真空品牌在國內電子元件中深入民心以專業化系統在全國各地的工廠生產.高超的生產技術一流的生產設備, 自動化生產設施的優勢既而節省勞動力,如有用到大真空晶振貼片或插件的客戶請與國內深圳市億金電子大真空株式會社指定代理商聯系.
日本大真空株式會社,KDS貼片晶振品牌實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS工廠是全球石英晶體生產最大量的工廠.自從1993年在天津投產以來,技術更新從未間斷,從最初的32.768K晶體為主,到現在以小體積貼片石英晶體振蕩器為主,體積已經是全世界石英晶體振蕩器之中最小的款型.
2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.
日本株式會社天津KDS作為一個最重要的環境保護活動的管理政策,通過與環境的和諧企業活動,KDS集團將有助于創造社會發展得以持續.石英晶振應用產品的開發,在該地區的所有的生產業務,KDS集團將促進對全球環保事業的承諾. 1:努力減少有害物質的妥善管理,為客戶提供環保產品. 2:對于預防環境污染和資源的有效利用,我們將妥善處置廢物排放量,再利用和回收工作. 3:防止全球變暖,我們將努力減少二氧化碳排放量和節約能源活動. 4:我會遵守我們的其他環境法律,標準,協議同意的要求. 5.進行定期審查,以設置基于這種環境政策的環境目標和指標,以及促進活動,我們會努力,不斷提高環境管理體系.
